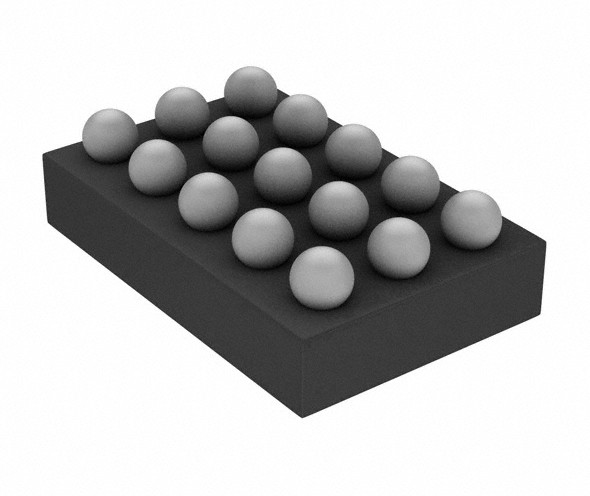

NX20P5090UKAZ ইন্টিগ্রেটেড সার্কিট IC N চ্যানেল পাওয়ার সুইচ IC 5A 15-WLCSP

NX20P5090UKAZ পাওয়ার সুইচ/ড্রাইভার 1:1 N-চ্যানেল 5A 15-WLCSP (2.56x1.54)

NX20P5090 হল USB PD-এর জন্য একটি উন্নত 5 A একমুখী পাওয়ার সুইচ৷এর মধ্যে রয়েছে আন্ডার ভোল্টেজ লকআউট, ওভার ভোল্টেজ লকআউট, রিভার্স কারেন্ট সুরক্ষা এবং অতিরিক্ত তাপমাত্রা সুরক্ষা সার্কিট।এটি এমনভাবে ডিজাইন করা হয়েছে যাতে কোনও ত্রুটির অবস্থা দেখা দিলে পাওয়ার সুইচ টার্মিনালগুলি স্বয়ংক্রিয়ভাবে বিচ্ছিন্ন হয়।VBUS এবং VINT উভয় পিনের শাটডাউন মোডে 29 V সহনশীলতা রয়েছে।দুটি NX20P5090 চিপ একই চার্জিং সার্কিটে সংযোগকারী ডুয়াল পাওয়ার ইনপুট সমর্থন করতে সমান্তরালভাবে ব্যবহার করা যেতে পারে৷ ডিভাইসটিতে একটি ডিফল্ট 23 V ওভার ভোল্টেজ সুরক্ষা থ্রেশহোল্ড রয়েছে এবং OVLO পিনে একটি বহিরাগত প্রতিরোধক বিভাজক ব্যবহার করে OVP থ্রেশহোল্ড সামঞ্জস্য করা যেতে পারে৷প্রতিবার ডিভাইসটি চালু করার আগে একটি 15 ms ডি-বাউন্স সময় স্থাপন করা হয়, তারপরে ইনরাশ কারেন্ট সীমিত করার জন্য একটি নরম শুরু হয়।2.5 V থেকে 20 V পর্যন্ত অপারেশনের জন্য ডিজাইন করা হয়েছে, এটি USB PD পাওয়ার কন্ট্রোল অ্যাপ্লিকেশনগুলিতে প্রয়োজনীয় সুরক্ষা প্রদান করতে এবং সিস্টেমের নির্ভরযোগ্যতা বাড়াতে ব্যবহৃত হয়।NX20P5090 একটি ছোট 15 বাম্প, 2.56 x 1.54 x 0.555 মিমি WLCSP প্যাকেজে দেওয়া হয়।

বৈশিষ্ট্য এবং উপকারিতা

 বিস্তৃত সরবরাহ ভোল্টেজ পরিসীমা 2.5 V থেকে 20 V পর্যন্ত

 ISW সর্বোচ্চ 5 A একটানা কারেন্ট

 VBUS এবং VINT উভয় পিনে 29 V সহনশীলতা

 30 মিΩ(সাধারণ) কম অন প্রতিরোধের

 সামঞ্জস্যযোগ্য VBUS ওভার ভোল্টেজ সুরক্ষা

 ইনরাশ বর্তমান সীমার জন্য একাধিক হার নিয়ন্ত্রণে নির্মিত

 সব সময় দুই স্তরের বিপরীত-কারেন্ট সুরক্ষা

 সুরক্ষা সার্কিটরি

 অতিরিক্ত তাপমাত্রা সুরক্ষা

 ওভার-ভোল্টেজ সুরক্ষা

 আন্ডার-ভোল্টেজ লকআউট

 বিপরীত বর্তমান সুরক্ষা

 সার্জ সুরক্ষা:

 IEC61000-4-5 ক্যাপাসিটর ছাড়া VBUS-এ ±90 V ছাড়িয়ে গেছে

 IEC61000-4-5 22 uF ক্যাপাসিটর সহ VBUS-এ ±100 V ছাড়িয়ে গেছে

 ESD সুরক্ষা

 IEC61000-4-2 যোগাযোগের স্রাব VBUS-এ 8 kV ছাড়িয়ে গেছে

 HBM ANSI/ESDA/JEDEC JS-001 ক্লাস 2 2 kV ছাড়িয়ে গেছে

 CDM AEC মান Q100-01 (JESD22-C101E)

 -40 C থেকে +85 C থেকে নির্দিষ্ট করা হয়েছে

অ্যাপ্লিকেশন

 স্মার্ট এবং ফিচার ফোন

 ট্যাবলেট, ইবুক

 নোটবুক
