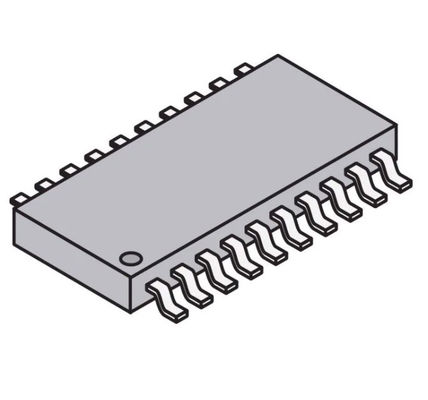

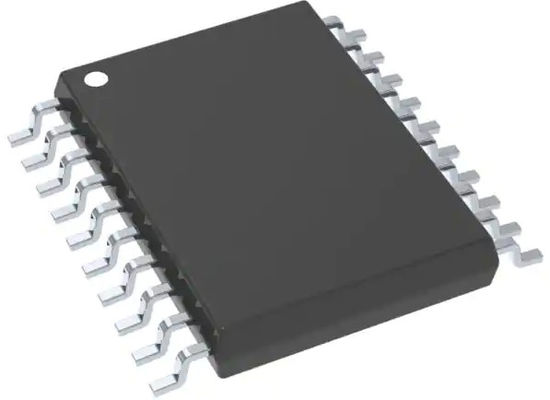

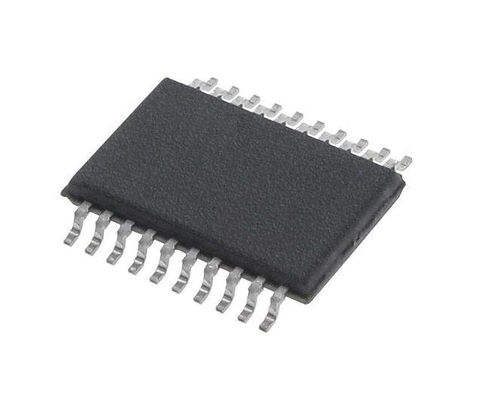

PIC16F690T-I/SS PIC 16F মাইক্রোকন্ট্রোলার IC 8-বিট 20MHz 7KB ফ্ল্যাশ 20-SSOP

PIC16F690T-I/SS PIC 16F মাইক্রোকন্ট্রোলার IC 8-বিট 20MHz 7KB (4K X 14) ফ্ল্যাশ 20-SSOP

উচ্চ-কর্মক্ষমতা RISC CPU

• শুধুমাত্র 35টি নির্দেশনা শিখতে হবে:

- শাখা ছাড়া সমস্ত একক-চক্র নির্দেশাবলী

• অপারেটিং গতি:

- DC - 20 MHz অসিলেটর/ঘড়ি ইনপুট

- ডিসি - 200 এনএস নির্দেশ চক্র

• বাধা ক্ষমতা

• 8-স্তরের গভীর হার্ডওয়্যার স্ট্যাক

• প্রত্যক্ষ, পরোক্ষ এবং আপেক্ষিক ঠিকানা মোড

বিশেষ মাইক্রোকন্ট্রোলারবৈশিষ্ট্য

• যথার্থ অভ্যন্তরীণ অসিলেটর:

- কারখানাটি ± 1% এ ক্যালিব্রেট করা হয়েছে

- সফ্টওয়্যার নির্বাচনযোগ্য ফ্রিকোয়েন্সি পরিসীমা 8 MHz থেকে 32 kHz

- সফ্টওয়্যার টিউনযোগ্য

- দুই গতির স্টার্ট-আপ মোড

- সমালোচনামূলক অ্যাপ্লিকেশনের জন্য ক্রিস্টাল ব্যর্থ সনাক্ত

- পাওয়ার সাশ্রয়ের জন্য অপারেশন চলাকালীন ঘড়ি মোড স্যুইচিং

• পাওয়ার-সেভিং স্লিপ মোড

• ওয়াইড অপারেটিং ভোল্টেজ রেঞ্জ (2.0V-5.5V)

• শিল্প এবং বর্ধিত তাপমাত্রা পরিসীমা

• পাওয়ার-অন রিসেট (POR)

• পাওয়ার-আপ টাইমার (PWRTE) এবং অসিলেটর স্টার্ট-আপ টাইমার (OST)

• সফটওয়্যার কন্ট্রোল অপশন সহ ব্রাউন-আউট রিসেট (BOR)

• অন-চিপ অসিলেটর সহ উন্নত লো-কারেন্ট ওয়াচডগ টাইমার (WDT) (সম্পূর্ণ প্রিসকেলার সহ সফ্টওয়্যার নির্বাচনযোগ্য নামমাত্র 268 সেকেন্ড) সফ্টওয়্যার সক্ষম সহ

• মাল্টিপ্লেক্সড মাস্টার ক্লিয়ার/ইনপুট পিন

• প্রোগ্রামেবল কোড সুরক্ষা

• উচ্চ সহনশীলতা ফ্ল্যাশ/EEPROM সেল:

- 100,000 ফ্ল্যাশ সহনশীলতা লিখুন

- 1,000,000 EEPROM সহনশীলতা লিখুন

- ফ্ল্যাশ/ডেটা EEPROM ধরে রাখা: > 40 বছর

• উন্নত USART মডিউল:

- RS-485, RS-232 এবং LIN 2.0 সমর্থন করে

- অটো-বাড সনাক্ত করুন

- স্টার্ট বিট লো-পাওয়ার বৈশিষ্ট্যগুলিতে অটো-ওয়েক-আপ

• স্ট্যান্ডবাই কারেন্ট: - 50 nA @ 2.0V, সাধারণ

• অপারেটিং বর্তমান:

- 11টিμA @ 32 kHz, 2.0V, সাধারণ

- 220μA @ 4 MHz, 2.0V, সাধারণ

• ওয়াচডগ টাইমার বর্তমান:

- <1μA @ 2.0V, সাধারণ

পেরিফেরাল বৈশিষ্ট্য

• 17 I/O পিন এবং 1 ইনপুট-অনলি পিন:

- সরাসরি LED ড্রাইভের জন্য উচ্চ বর্তমান উৎস/সিঙ্ক

- ইন্টারাপ্ট-অন-চেঞ্জ পিন

- স্বতন্ত্রভাবে প্রোগ্রামযোগ্য দুর্বল পুল আপ

- আল্ট্রা লো-পাওয়ার ওয়েক-আপ (ULPWU)

• এর সাথে অ্যানালগ তুলনাকারী মডিউল:

- দুটি অ্যানালগ তুলনাকারী

- প্রোগ্রামেবল অন-চিপ ভোল্টেজ রেফারেন্স (CVREF) মডিউল (VDD এর%)

- তুলনাকারী ইনপুট এবং আউটপুট বাহ্যিকভাবে অ্যাক্সেসযোগ্য

- এসআর ল্যাচ মোড

- টাইমার 1 গেট সিঙ্ক ল্যাচ

- স্থির 0.6V VREF

• A/D কনভার্টার:

- 10-বিট রেজোলিউশন এবং 12টি চ্যানেল

• টাইমার0: 8-বিট টাইমার/8-বিট প্রোগ্রামেবল প্রিসকেলার সহ কাউন্টার

• উন্নত টাইমার১:

- 16-বিট টাইমার/প্রিসকেলার সহ কাউন্টার

- বাহ্যিক টাইমার 1 গেট (গণনা সক্ষম)

- INTOSC মোড নির্বাচিত হলে টাইমার 1 অসিলেটর হিসাবে LP মোডে OSC1 এবং OSC2 ব্যবহার করার বিকল্প

• টাইমার2: 8-বিট টাইমার/8-বিট পিরিয়ড রেজিস্টার, প্রিসকেলার এবং পোস্টস্কেলার সহ কাউন্টার

• উন্নত ক্যাপচার, তুলনা, PWM+ মডিউল:

- 16-বিট ক্যাপচার, সর্বোচ্চ রেজোলিউশন 12.5 এনএস

- তুলনা করুন, সর্বোচ্চ রেজোলিউশন 200 এনএস

- 1, 2 বা 4 আউটপুট চ্যানেল সহ 10-বিট PWM, প্রোগ্রামেবল "ডেড টাইম", সর্বোচ্চ ফ্রিকোয়েন্সি 20 kHz

- PWM আউটপুট স্টিয়ারিং নিয়ন্ত্রণ

• সিঙ্ক্রোনাস সিরিয়াল পোর্ট (SSP):

- SPI মোড (মাস্টার এবং স্লেভ)

• I2C™ (মাস্টার/স্লেভ মোড):

- I2C™ ঠিকানা মাস্ক

• দুই পিনের মাধ্যমে ইন-সার্কিট সিরিয়াল প্রোগ্রামিংটিএম (আইসিএসপিটিএম)

PIC16F690T-I/SS এর স্পেসিফিকেশন
