ICL7660AIBAZA-T চার্জ পাম্প সুইচিং রেগুলেটর আইসি পজিটিভ নেগেটিভ ফিক্সড-ভিন

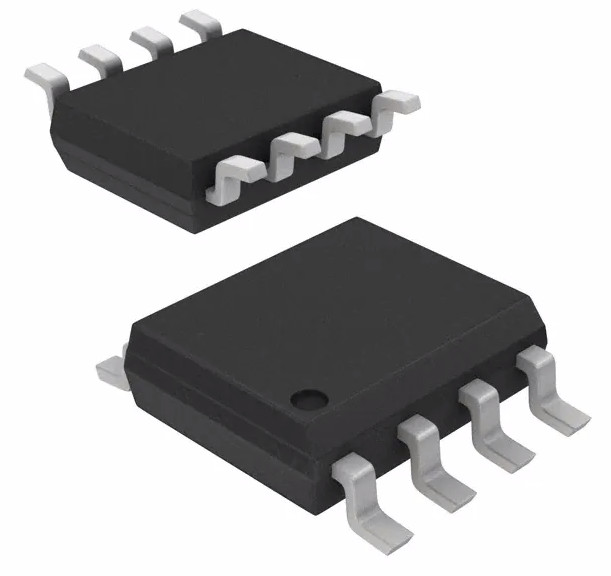

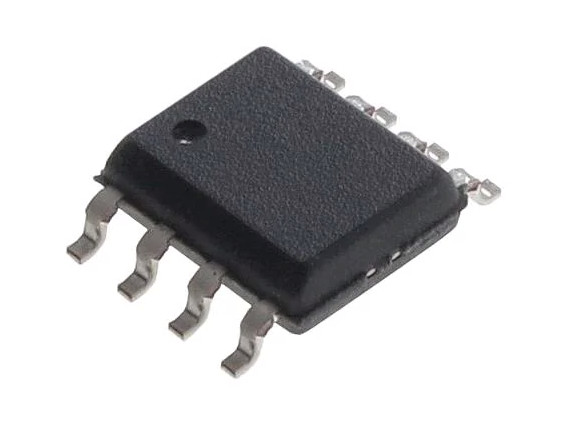

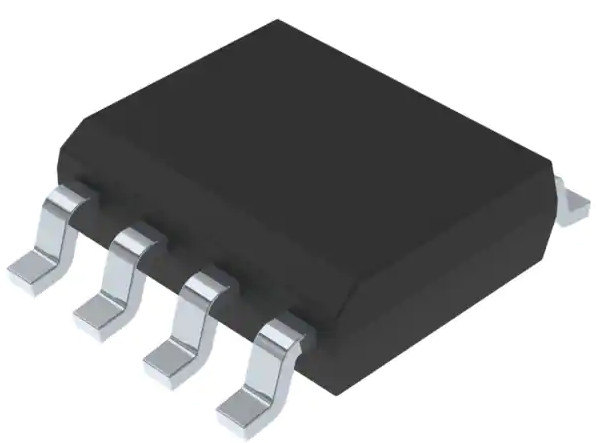

ICL7660AIBAZA-T চার্জ পাম্প সুইচিং রেগুলেটর IC পজিটিভ বা নেগেটিভ ফিক্সড -Vin 2Vin 1 আউটপুট 45mA 8-SOIC

ICL7660S এবং ICL7660A সুপার ভোল্টেজ কনভার্টার হল একচেটিয়া CMOS ভোল্টেজ রূপান্তর আইসি যা অন্যান্য অনুরূপ ডিভাইসের তুলনায় উল্লেখযোগ্য কর্মক্ষমতা সুবিধা নিশ্চিত করে।এগুলি হল ইন্ডাস্ট্রি স্ট্যান্ডার্ড ICL7660-এর সরাসরি প্রতিস্থাপন যা 12V পর্যন্ত বর্ধিত অপারেটিং সাপ্লাই ভোল্টেজ রেঞ্জ অফার করে, কম সাপ্লাই কারেন্ট সহ।একটি ফ্রিকোয়েন্সি বুস্ট পিন অন্তর্ভুক্ত করা হয়েছে যাতে ব্যবহারকারীকে ছোট ক্যাপাসিটার ব্যবহার করা সত্ত্বেও কম আউটপুট প্রতিবন্ধকতা অর্জন করতে সক্ষম করে।সমস্ত উন্নতিগুলি পৃষ্ঠা 3-এ "বৈদ্যুতিক বিশেষত্ব" বিভাগে হাইলাইট করা হয়েছে৷ সমগ্র বাণিজ্যিক এবং শিল্প তাপমাত্রার রেঞ্জে গুরুত্বপূর্ণ পরামিতিগুলি নিশ্চিত করা হয়েছে৷ICL7660S এবং ICL7660A 1.5V থেকে 12V এর একটি ইনপুট পরিসরের জন্য সরবরাহ ভোল্টেজ রূপান্তরকে ধনাত্মক থেকে নেতিবাচক করে দেয়, যার ফলে -1.5V থেকে -12V এর পরিপূরক আউটপুট ভোল্টেজ হয়।চার্জ পাম্প এবং চার্জ রিজার্ভার ফাংশনের জন্য শুধুমাত্র দুটি অ-গুরুত্বপূর্ণ বাহ্যিক ক্যাপাসিটার প্রয়োজন।ICL7660S এবং ICL7660A একটি ভোল্টেজ ডবলার হিসাবে কাজ করার জন্য সংযুক্ত হতে পারে এবং একটি 12V ইনপুট সহ 22.8V পর্যন্ত উৎপন্ন করবে।এগুলিকে ভোল্টেজ গুণক বা ভোল্টেজ বিভাজক হিসাবেও ব্যবহার করা যেতে পারে।প্রতিটি চিপে একটি সিরিজ ডিসি পাওয়ার সাপ্লাই রেগুলেটর, আরসি অসিলেটর, ভোল্টেজ লেভেল ট্রান্সলেটর এবং চারটি আউটপুট পাওয়ার এমওএস সুইচ থাকে।অসিলেটর, যখন আনলোড করা হয়, তখন 5.0V এর একটি ইনপুট সরবরাহ ভোল্টেজের জন্য 10kHz এর নামমাত্র ফ্রিকোয়েন্সিতে দোদুল্যমান হয়।এই ফ্রিকোয়েন্সি "OSC" টার্মিনালে একটি বাহ্যিক ক্যাপাসিটর যোগ করার দ্বারা কমানো যেতে পারে, অথবা অসিলেটর একটি বহিরাগত ঘড়ি দ্বারা অতিরিক্ত চালিত হতে পারে।অভ্যন্তরীণ সিরিজ নিয়ন্ত্রককে বাইপাস করতে এবং লো ভোল্টেজ (LV) অপারেশন উন্নত করতে "LV" টার্মিনালটিকে GND এর সাথে সংযুক্ত করা যেতে পারে।মাঝারি থেকে উচ্চ ভোল্টেজে (3.5V থেকে 12V), ডিভাইসের ল্যাচআপ প্রতিরোধ করতে LV পিনটি ভাসমান অবস্থায় থাকে।কিছু অ্যাপ্লিকেশনে, ল্যাচআপ ফ্রি অপারেশন নিশ্চিত করার জন্য VOUT থেকে CAP- পর্যন্ত একটি বাহ্যিক Schottky ডায়োড প্রয়োজন (পৃষ্ঠা 8-এ করণীয় এবং না করার বিভাগ দেখুন)।

বৈশিষ্ট্য

• সমস্ত তাপমাত্রা রেঞ্জের জন্য নিম্ন সর্বোচ্চ সরবরাহ বর্তমান নিশ্চিত করা হয়েছে

• ওয়াইড অপারেটিং ভোল্টেজ রেঞ্জ: 1.5V থেকে 12V

• 100% 3V এ পরীক্ষিত

• উচ্চতর সুইচিং ফ্রিকোয়েন্সির জন্য বুস্ট পিন (পিন 1)

• ন্যূনতম শক্তি দক্ষতা 96% নিশ্চিত করা হয়েছে

• উন্নত সর্বনিম্ন ওপেন সার্কিট ভোল্টেজ রূপান্তর দক্ষতা 99%

• উন্নত SCR ল্যাচআপ সুরক্ষা

• ±5V সাপ্লাইতে +5V লজিক সাপ্লাই এর সহজ রূপান্তর

• সরল ভোল্টেজ গুণন VOUT = (-)nVIN

• ব্যবহার করা সহজ;শুধুমাত্র দুটি বহিরাগত নন-ক্রিটিকাল প্যাসিভ উপাদান প্রয়োজন

• ইন্ডাস্ট্রি স্ট্যান্ডার্ড ICL7660 এবং অন্যান্য দ্বিতীয় উৎস ডিভাইসগুলির জন্য উন্নত সরাসরি প্রতিস্থাপন

• Pb-বিনামূল্যে উপলব্ধ (RoHS অনুগত)

অ্যাপ্লিকেশন

• +5V থেকে ±5V সরবরাহের সহজ রূপান্তর

• ভোল্টেজ গুণন VOUT = ±nVIN

• ডেটা অধিগ্রহণ সিস্টেম এবং উপকরণের জন্য নেতিবাচক সরবরাহ

• RS232 পাওয়ার সাপ্লাই

• সাপ্লাই স্প্লিটার, VOUT = ±VS

কার্যকরী ব্লক ডায়াগ্রাম

ICL7660AIBAZA-T এর স্পেসিফিকেশন
