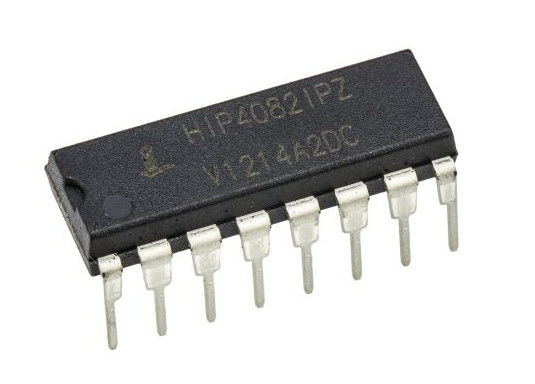

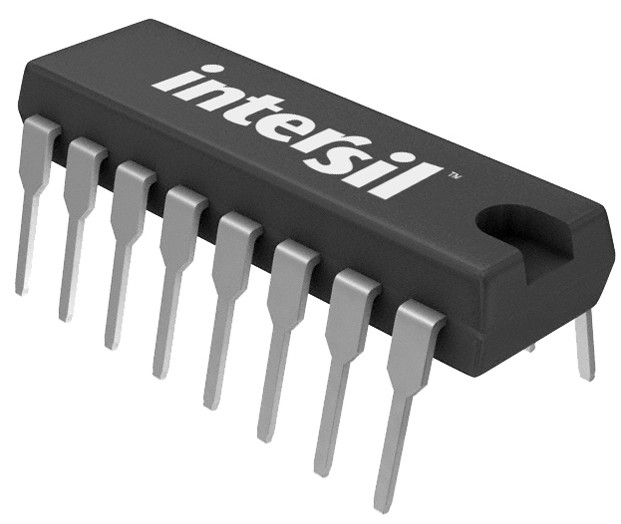

HIP4082IPZ ইন্টিগ্রেটেড সার্কিট চিপ হাফ ব্রিজ ড্রাইভার Ic নন ইনভার্টিং 16-PDIP 1V

HIP4082IPZ হাফ-ব্রিজ গেট ড্রাইভার IC নন-ইনভার্টিং 16-PDIP

HIP4082 হল একটি মাঝারি ফ্রিকোয়েন্সি, মাঝারি ভোল্টেজের H-Bridge N-Channel MOSFET ড্রাইভার IC, 16টি লিড প্লাস্টিক SOIC (N) এবং DIP প্যাকেজে উপলব্ধ৷

PWM মোটর নিয়ন্ত্রণ এবং UPS অ্যাপ্লিকেশনের জন্য বিশেষভাবে লক্ষ্যবস্তু, সেতু ভিত্তিক ডিজাইনগুলি HIP4082 H-ব্রিজ ড্রাইভারের সাথে সহজ এবং নমনীয় করা হয়।80V পর্যন্ত অপারেশন সহ, ডিভাইসটি মাঝারি শক্তি স্তরের অ্যাপ্লিকেশনের জন্য সবচেয়ে উপযুক্ত।

HIP4081-এর মতোই, এটিতে একটি নমনীয় ইনপুট প্রোটোকল রয়েছে যা শুট-থ্রু অবস্থার কারণ হতে পারে বাদে প্রতিটি সম্ভাব্য সুইচ সংমিশ্রণ চালানোর জন্য।HIP4082-এর হ্রাসকৃত ড্রাইভ কারেন্ট ছোট প্যাকেজিংকে অনুমতি দেয় এবং এতে প্রোগ্রামেবল ডেড টাইম (0.1 থেকে 4.5s) এর অনেক বিস্তৃত পরিসর রয়েছে যা এটিকে 200kHz পর্যন্ত ফ্রিকোয়েন্সি পরিবর্তন করার জন্য আদর্শ করে তোলে।HIP4082 একটি অভ্যন্তরীণ চার্জ পাম্প ধারণ করে না, কিন্তু উপরের ড্রাইভ সার্কিটগুলির নন-ল্যাচিং লেভেল-শিফ্ট অনুবাদ নিয়ন্ত্রণ অন্তর্ভুক্ত করে।

বৈশিষ্ট্য এবং স্পেসিফিকেশনের এই সেটটি অ্যাপ্লিকেশনগুলির জন্য অপ্টিমাইজ করা হয়েছে যেখানে আকার এবং খরচ গুরুত্বপূর্ণ৷উচ্চতর ড্রাইভ ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য HIP4080A এবং HIP4081A সুপারিশ করা হয়।

বৈশিষ্ট্য

• স্বাধীনভাবে হাফ ব্রিজ বা ফুল ব্রিজ কনফিগারেশনে 4টি N-চ্যানেল FET চালায়

• বুটস্ট্র্যাপ সরবরাহ সর্বোচ্চ ভোল্টেজ 95VDC

• সাধারণত 15ns এর উত্থান এবং পতনের সময় 50°C তাপমাত্রায় 1000pF লোড ফ্রি এয়ারে চালায়

• ব্যবহারকারী-প্রোগ্রামেবল ডেড টাইম (0.1 থেকে 4.5s)

• ডিআইএস (অক্ষম) ইনপুট কন্ট্রোল ওভাররাইড করে এবং কম টানা হলে বুটস্ট্র্যাপ ক্যাপাসিটর রিফ্রেশ করে

• ইনপুট লজিক থ্রেশহোল্ড 5V থেকে 15V লজিক স্তরের সাথে সামঞ্জস্যপূর্ণ

• শুট-থ্রু প্রোটেকশন

• আন্ডারভোল্টেজ সুরক্ষা

• Pb-ফ্রি প্লাস অ্যানিল উপলব্ধ (RoHS অনুগত)

অ্যাপ্লিকেশন

• UPS সিস্টেম

• ডিসি মোটর নিয়ন্ত্রণ

• সম্পূর্ণ সেতু পাওয়ার সাপ্লাই

• পাওয়ার এমপ্লিফায়ার স্যুইচিং

• নয়েজ ক্যান্সেলেশন সিস্টেম

• ব্যাটারি চালিত যানবাহন

• পেরিফেরিয়াল

• মাঝারি/বড় ভয়েস কয়েল মোটর


HIP4082IPZ এর স্পেসিফিকেশন
