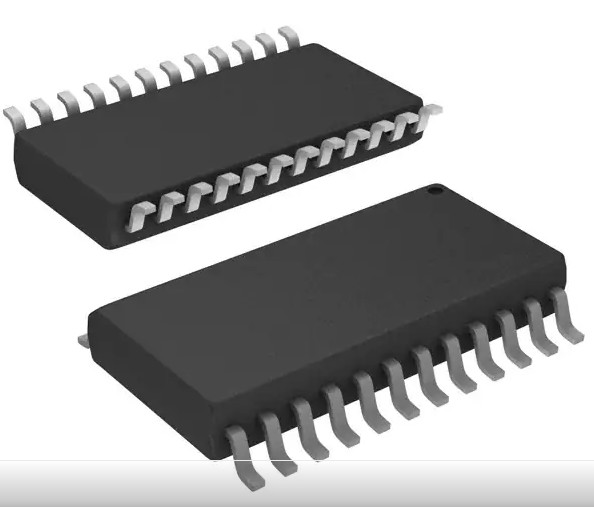

HIP4086ABZT H ব্রিজ গেট ড্রাইভার Ic Inverting Ic ইন্টিগ্রেটেড চিপ 24-SOIC

HIP4086ABZT হাফ-ব্রিজ গেট ড্রাইভার IC ইনভার্টিং নন-ইনভার্টিং 24-SOIC

HIP4086 এবং HIP4086A (HIP4086/A হিসাবে উল্লেখ করা হয়) হল 3-ফেজ N-চ্যানেল MOSFET ড্রাইভার।উভয় অংশ বিশেষভাবে PWM মোটর নিয়ন্ত্রণের জন্য লক্ষ্য করা হয়.এই ড্রাইভারগুলির প্রতিটি সম্ভাব্য সুইচ সংমিশ্রণ চালানোর জন্য নমনীয় ইনপুট প্রোটোকল রয়েছে।ব্যবহারকারী এমনকি সুইচড অনিচ্ছা অ্যাপ্লিকেশনের জন্য শুট-থ্রু সুরক্ষা ওভাররাইড করতে পারে।

HIP4086/A-এর প্রোগ্রামেবল ডেড টাইমগুলির বিস্তৃত পরিসর রয়েছে (0.5µs থেকে 4.5µs) যা এগুলিকে সাধারণত মোটর ড্রাইভের জন্য ব্যবহৃত কম ফ্রিকোয়েন্সির (100kHz পর্যন্ত) জন্য খুব উপযুক্ত করে তোলে।

HIP4086 এবং HIP4086A-এর মধ্যে একমাত্র পার্থক্য হল HIP4086A-এর অন্তর্নির্মিত চার্জ পাম্প নিষ্ক্রিয় করা আছে।এটি এমন অ্যাপ্লিকেশনগুলিতে কার্যকর যেগুলির জন্য খুব শান্ত ইএমআই কর্মক্ষমতা প্রয়োজন (চার্জ পাম্পগুলি 10MHz এ কাজ করে)।HIP4086 এর সুবিধা হল যে অন্তর্নির্মিত চার্জ পাম্পগুলি হাই-সাইড ড্রাইভারদের জন্য অনির্দিষ্টকালের জন্য দীর্ঘ সময় অনুমতি দেয়।

হাই-সাইড ড্রাইভার বুট ক্যাপাসিটরগুলি চালু করার আগে সম্পূর্ণরূপে চার্জ করা হয়েছে তা নিশ্চিত করার জন্য, যখন VDD প্রথম প্রয়োগ করা হয় তখন একটি প্রোগ্রামেবল বুটস্ট্র্যাপ রিফ্রেশ পালস সক্রিয় করা হয়।সক্রিয় হলে, হাই-সাইড বুট ক্যাপাসিটার চার্জ করার জন্য তিনটি হাই-সাইড ব্রিজ FET-কে ধরে রাখার সময় রিফ্রেশ পালস নিম্ন-সাইড ব্রিজ FET-এর তিনটিই চালু করে।রিফ্রেশ পালস পরিষ্কার হওয়ার পরে, স্বাভাবিক অপারেশন শুরু হয়।

HIP4086/A এর আরেকটি দরকারী বৈশিষ্ট্য হল প্রোগ্রামেবল আন্ডারভোল্টেজ সেট পয়েন্ট।সেট পয়েন্ট পরিসীমা 6.6V থেকে 8.5V পর্যন্ত পরিবর্তিত হয়।

বৈশিষ্ট্য

• 3-ফেজ ব্রিজ কনফিগারেশনে স্বাধীনভাবে 6টি N-চ্যানেল MOSFET চালায়

• 7V থেকে 15V পর্যন্ত বায়াস সাপ্লাই সহ 95VDC পর্যন্ত বুটস্ট্র্যাপ সরবরাহ সর্বোচ্চ ভোল্টেজ

• 1.25A পিক টার্ন-অফ কারেন্ট

• ব্যবহারকারীর প্রোগ্রামেবল ডেড টাইম (0.5µs থেকে 4.5µs)

• বুটস্ট্র্যাপ এবং ঐচ্ছিক চার্জ পাম্প হাই-সাইড ড্রাইভার বায়াস ভোল্টেজ বজায় রাখে।

• প্রোগ্রামেবল বুটস্ট্র্যাপ রিফ্রেশ সময়

• 1000pF লোড ড্রাইভ করে সাধারণত উত্থানের সময় 20ns এবং পতনের সময় 10ns

• প্রোগ্রামেবল আন্ডারভোল্টেজ সেট পয়েন্ট

অ্যাপ্লিকেশন

• ব্রাশবিহীন মোটর (BLDC)

• 3-ফেজ এসি মোটর

• সুইচড অনিচ্ছা মোটর ড্রাইভ

ব্যাটারি চালিত যানবাহন

ব্যাটারি চালিত টুল



HIP4086ABZT এর স্পেসিফিকেশন

অরিজিনাল

আমাদের কোম্পানী নিশ্চিত করে যে পণ্যগুলির প্রতিটি ব্যাচ আসল কারখানা থেকে আসে এবং মূল লেবেল এবং পেশাদার পরীক্ষার সংস্থার রিপোর্ট প্রদান করতে পারে।

PRICE

আমরা বিভিন্ন উদ্ধৃতি চ্যানেল সরবরাহ করি এবং আলোচনার পরে অর্ডার চুক্তিতে স্বাক্ষর করি।

লেনদেন

যোগাযোগ এবং চুক্তির পরে, আমরা আপনাকে অর্থপ্রদানের ব্যবস্থা করতে গাইড করব।

ডেলিভারি সাইকেল

একই দিনে বিতরণ, সাধারণত 5-12 কার্যদিবস, মহামারী চলাকালীন কিছুটা বিলম্বিত হতে পারে, আমরা পুরো প্রক্রিয়াটি অনুসরণ করব।

পরিবহন

আমরা আপনার দেশ অনুযায়ী উপযুক্ত পরিবহন মোড নির্বাচন করব।

প্যাকেজিং

আপনার সাথে যোগাযোগের পরে, আমরা পণ্যের নিরাপদ ডেলিভারি নিশ্চিত করতে পণ্যের ওজন অনুসারে উপযুক্ত প্যাকেজিং পদ্ধতি বেছে নেব।
