ISL6752AAZA-T কমন Ic চিপস রেগুলেটর আউটপুট কন্ট্রোলার IC 16-QSOP

উৎপত্তি স্থল	আমেরিকা
পরিচিতিমুলক নাম	Renesas Electronics America Inc
সাক্ষ্যদান	RoHS
মডেল নম্বার	ISL6752AAZA-T
ন্যূনতম চাহিদার পরিমাণ	2500
মূল্য	negotiate
প্যাকেজিং বিবরণ	রিল
ডেলিভারি সময়	5-8 কাজের দিন
পরিশোধের শর্ত	টি/টি
যোগানের ক্ষমতা	5000

পণ্যের বিবরণ

পণ্যের নাম	ISL6752AAZA-T	ফ্রিকোয়েন্সি - স্যুইচিং	2MHz পর্যন্ত
ভোল্টেজ - সরবরাহ (Vcc/Vdd)	9V ~ 16V	ফাংশন	স্টেপ-আপ/স্টেপ-ডাউন
টপোলজি	ফুল ব্রিজ	প্যাকেজ/কেস	16-SSOP (0.154", 3.90mm প্রস্থ)
বিশেষভাবে তুলে ধরা	ISL6752AAZA-T কমন Ic চিপস , ISL6752AAZA-T আউটপুট কন্ট্রোলার IC , আউটপুট কন্ট্রোলার IC 16-QSOP

একটি বার্তা রেখে যান

পণ্যের বর্ণনা

ISL6752AAZA-T ফুল-ব্রিজ রেগুলেটর পজিটিভ আইসোলেশন সক্ষম আউটপুট কন্ট্রোলার IC 16-QSOP

ISL6752 হল একটি উচ্চ-কর্মক্ষমতা, লো-পিন গণনা বিকল্প জিরো-ভোল্টেজ সুইচিং (ZVS) ফুল-ব্রিজ PWM কন্ট্রোলার।Intersil-এর ISL6551-এর মতো, এটি উপরের সেতু FET-গুলিকে একটি নির্দিষ্ট 50% ডিউটি সাইকেলে ড্রাইভ করে ZVS অপারেশন অর্জন করে যখন নীচের সেতু FET-গুলি সামঞ্জস্যযোগ্য রেজোন্যান্ট সুইচিং বিলম্বের সাথে ট্রেলিং-এজ মডিউল করা হয়।আরও পরিচিত ফেজ-শিফটেড কন্ট্রোল পদ্ধতির তুলনায়, এই অ্যালগরিদম কম পিন কাউন্ট প্যাকেজে কম জটিলতার সাথে সমতুল্য দক্ষতা এবং উন্নত ওভারকারেন্ট এবং হালকা লোড কর্মক্ষমতা প্রদান করে।

ISL6752 বৈশিষ্ট্যগুলি সিঙ্ক্রোনাস রেকটিফায়ার (SR) নিয়ন্ত্রণের জন্য PWM আউটপুটগুলির পরিপূরক।পরিপূরক আউটপুটগুলি একটি বহিরাগত নিয়ন্ত্রণ ভোল্টেজ ব্যবহার করে PWM আউটপুটগুলির তুলনায় গতিশীলভাবে উন্নত বা বিলম্বিত হতে পারে।

এই উন্নত BiCMOS ডিজাইনে রয়েছে যথার্থ ডেড টাইম এবং রেজোন্যান্ট বিলম্ব নিয়ন্ত্রণ এবং 2MHz অপারেটিং ফ্রিকোয়েন্সিতে সামঞ্জস্যযোগ্য একটি অসিলেটর।উপরন্তু, মাল্টি-পালস দমন কম ডিউটি চক্রে বিকল্প আউটপুট ডাল নিশ্চিত করে যেখানে পালস স্কিপিং ঘটতে পারে।

বৈশিষ্ট্য

• ZVS অপারেশনের জন্য সামঞ্জস্যযোগ্য অনুরণন বিলম্ব

• সামঞ্জস্যযোগ্য বিলম্ব/অগ্রিম সহ সিঙ্ক্রোনাস রেকটিফায়ার নিয়ন্ত্রণ আউটপুট

• বর্তমান-মোড নিয়ন্ত্রণ

• 3% বর্তমান সীমা থ্রেশহোল্ড

• নিয়মিত মৃত সময় নিয়ন্ত্রণ

• 175µA স্টার্ট-আপ কারেন্ট

• UVLO সরবরাহ করুন

• সামঞ্জস্যযোগ্য অসিলেটর ফ্রিকোয়েন্সি 2MHz পর্যন্ত

• অভ্যন্তরীণ অতিরিক্ত তাপমাত্রা সুরক্ষা

• বাফার করা অসিলেটর করাত টুথ আউটপুট

• আউটপুট বিলম্ব দ্রুত বর্তমান জ্ঞান

• সামঞ্জস্যযোগ্য চক্র-বাই-চক্রের শীর্ষ বর্তমান সীমা

• 70ns লিডিং এজ ব্ল্যাঙ্কিং

• মাল্টি পালস দমন

• Pb-মুক্ত (RoHS অনুগত)

অ্যাপ্লিকেশন

• ZVS ফুল-ব্রিজ কনভার্টার

• টেলিকম এবং ডেটাকম শক্তি

• বেতার বেস স্টেশন শক্তি

• ফাইল সার্ভার ক্ষমতা

• শিল্প শক্তি সিস্টেম

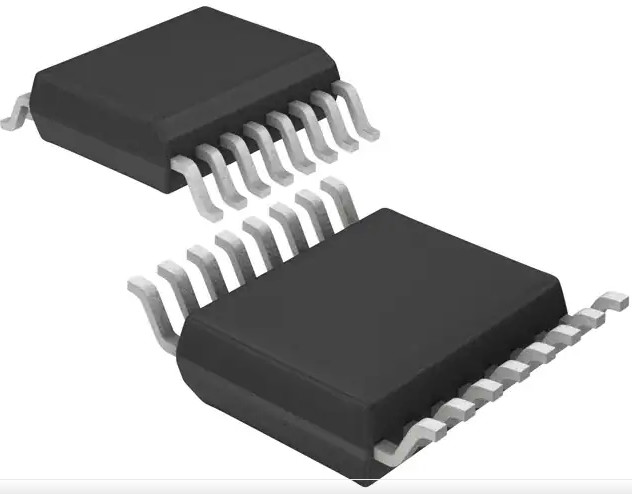

ISL6752AAZA-T কমন Ic চিপস রেগুলেটর আউটপুট কন্ট্রোলার IC 16-QSOP 0

ISL6752AAZA-T এর স্পেসিফিকেশন

শ্রেণী	ইন্টিগ্রেটেড সার্কিট (ICs) পাওয়ার ম্যানেজমেন্ট (PMIC) ডিসি ডিসি সুইচিং কন্ট্রোলার
Mfr	রেনেসাস ইলেকট্রনিক্স আমেরিকা ইনক
পণ্যের অবস্থা	সক্রিয়
আউটপুট প্রকার	ট্রানজিস্টর ড্রাইভার
ফাংশন	স্টেপ-আপ/স্টেপ-ডাউন
আউটপুট কনফিগারেশন	ইতিবাচক, বিচ্ছিন্নতা সক্ষম
টপোলজি	ফুল ব্রিজ
আউটপুট সংখ্যা	1
আউটপুট পর্যায়	1
ভোল্টেজ - সরবরাহ (Vcc/Vdd)	9V ~ 16V
ফ্রিকোয়েন্সি - স্যুইচিং	2MHz পর্যন্ত
ডিউটি সাইকেল (সর্বোচ্চ)	99%
সিঙ্ক্রোনাস রেকটিফায়ার	হ্যাঁ
ঘড়ি সিঙ্ক	না
নিয়ন্ত্রণ বৈশিষ্ট্য	ফ্রিকোয়েন্সি নিয়ন্ত্রণ
অপারেটিং তাপমাত্রা	-40°C ~ 105°C (TA)
মাউন্ট টাইপ	মাউন্ট থাকবে
প্যাকেজ/কেস	16-SSOP (0.154", 3.90mm প্রস্থ)
সরবরাহকারী ডিভাইস প্যাকেজ	16-QSOP

অরিজিনাল

আমাদের কোম্পানী নিশ্চিত করে যে পণ্যগুলির প্রতিটি ব্যাচ আসল কারখানা থেকে আসে এবং মূল লেবেল এবং পেশাদার পরীক্ষার সংস্থার রিপোর্ট প্রদান করতে পারে।

PRICE

আমরা বিভিন্ন উদ্ধৃতি চ্যানেল সরবরাহ করি এবং আলোচনার পরে অর্ডার চুক্তিতে স্বাক্ষর করি।

লেনদেন

যোগাযোগ এবং চুক্তির পরে, আমরা আপনাকে অর্থপ্রদানের ব্যবস্থা করতে গাইড করব।

ডেলিভারি সাইকেল

একই দিনে বিতরণ, সাধারণত 5-12 কার্যদিবস, মহামারী চলাকালীন কিছুটা বিলম্বিত হতে পারে, আমরা পুরো প্রক্রিয়াটি অনুসরণ করব।

পরিবহন

আমরা আপনার দেশ অনুযায়ী উপযুক্ত পরিবহন মোড নির্বাচন করব।

প্যাকেজিং

আপনার সাথে যোগাযোগের পরে, আমরা পণ্যের নিরাপদ ডেলিভারি নিশ্চিত করতে পণ্যের ওজন অনুসারে উপযুক্ত প্যাকেজিং পদ্ধতি বেছে নেব।
