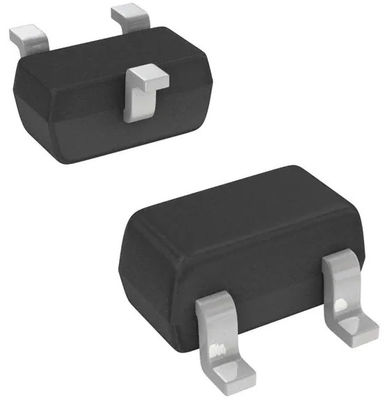

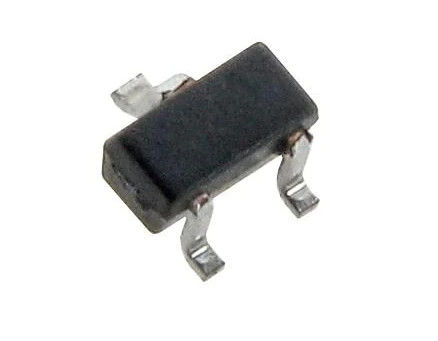

2N7002T-7-F N-চ্যানেল 60 V 115mA (Ta) 150mW (Ta) সারফেস মাউন্ট SOT-523
| উৎপত্তি স্থল | আমেরিকা |
|---|---|
| পরিচিতিমুলক নাম | Diodes Incorporated |
| সাক্ষ্যদান | RoHS |
| মডেল নম্বার | 2N7002T-7-F |
| ন্যূনতম চাহিদার পরিমাণ | 3000 |
| মূল্য | negotiations |
| প্যাকেজিং বিবরণ | টেপ রিল (TR) |
| ডেলিভারি সময় | 5-8 কাজের দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | 15000 |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| মডেল | 2N7002T-7-F | FET প্রকার | এন-চ্যানেল |
|---|---|---|---|
| ড্রেন টু সোর্স ভোল্টেজ (Vdss) | 60 ভি | ড্রাইভ ভোল্টেজ (সর্বোচ্চ Rds চালু, সর্বনিম্ন Rds চালু) | 5V, 10V |
| Rds অন (সর্বোচ্চ) @ আইডি, ভিজিএস | 7.5Ohm @ 50mA, 5V | ইনপুট ক্যাপাসিট্যান্স (Ciss) (সর্বোচ্চ) @ Vds | 50 পিএফ @ 25 ভি |
পণ্যের বর্ণনা
2N7002T-7-F N-চ্যানেল 60 V 115mA (Ta) 150mW (Ta) সারফেস মাউন্ট SOT-523
বর্ণনা এবং অ্যাপ্লিকেশন
এই নতুন প্রজন্মের MOSFET কে অনস্টেট রেজিস্ট্যান্স (RDS(ON)) কমিয়ে আনার জন্য ডিজাইন করা হয়েছে এবং তারপরও উচ্চতর সুইচিং পারফরম্যান্স বজায় রাখার জন্য, এটিকে উচ্চ দক্ষতার পাওয়ার ম্যানেজমেন্ট অ্যাপ্লিকেশনের জন্য আদর্শ করে তুলেছে।
DC-DC রূপান্তরকারী
পাওয়ার ম্যানেজমেন্ট ফাংশন
ব্যাটারি চালিত সিস্টেম এবং সলিড-স্টেট রিলে
ড্রাইভার: রিলে, সোলেনয়েড, ল্যাম্প, হ্যামার, ডিসপ্লে, মেমোরি, ট্রানজিস্টর ইত্যাদি।
বৈশিষ্ট্য
কম অন-প্রতিরোধ
নিম্ন গেট থ্রেশহোল্ড ভোল্টেজ
কম ইনপুট ক্যাপাসিট্যান্স
দ্রুত স্যুইচিং গতি
কম ইনপুট/আউটপুট লিকেজ
আল্ট্রা-স্মল সারফেস মাউন্ট প্যাকেজ
সম্পূর্ণ সীসা-মুক্ত এবং সম্পূর্ণরূপে RoHS অনুগত
হ্যালোজেন এবং অ্যান্টিমনি মুক্ত।"সবুজ" ডিভাইস
স্বয়ংচালিত অ্যাপ্লিকেশনের জন্য নির্দিষ্ট পরিবর্তন নিয়ন্ত্রণ প্রয়োজন
মেকানিক্যাল ডেটা
কেস: SOT523
কেস উপাদান: মোল্ডেড প্লাস্টিক।"সবুজ" ছাঁচনির্মাণ যৌগ।UL জ্বলনযোগ্যতা শ্রেণীবিভাগ রেটিং 94V-0
আর্দ্রতা সংবেদনশীলতা: লেভেল 1 প্রতি J-STD-020
টার্মিনাল: অ্যালয় 42 লিডফ্রেমের উপরে ম্যাট টিন ফিনিশ অ্যানিলড (লিড ফ্রি প্লেটিং)।MIL-STD-202, পদ্ধতি 208 প্রতি সোল্ডারযোগ্য
টার্মিনাল সংযোগ: চিত্র দেখুন
ওজন: 0.002 গ্রাম (আনুমানিক)
2N7002T-7-F এর স্পেসিফিকেশন
|
শ্রেণী
|
বিচ্ছিন্ন সেমিকন্ডাক্টর পণ্য
ট্রানজিস্টর - FETs, MOSFETs - একক
|
|
Mfr
|
ডায়োড নিগমিত
|
|
সিরিজ
|
-
|
|
FET প্রকার
|
এন-চ্যানেল
|
|
প্রযুক্তি
|
MOSFET (ধাতু অক্সাইড)
|
|
ড্রেন টু সোর্স ভোল্টেজ (Vdss)
|
60 ভি
|
|
বর্তমান - ক্রমাগত ড্রেন (আইডি) @ 25° সে
|
115mA (Ta)
|
|
ড্রাইভ ভোল্টেজ (সর্বোচ্চ Rds চালু, সর্বনিম্ন Rds চালু)
|
5V, 10V
|
|
Rds অন (সর্বোচ্চ) @ আইডি, ভিজিএস
|
7.5Ohm @ 50mA, 5V
|
|
Vgs(th) (সর্বোচ্চ) @ আইডি
|
2V @ 250µA
|
|
ভিজিএস (সর্বোচ্চ)
|
±20V
|
|
ইনপুট ক্যাপাসিট্যান্স (Ciss) (সর্বোচ্চ) @ Vds
|
50 পিএফ @ 25 ভি
|
|
FET বৈশিষ্ট্য
|
-
|
|
শক্তি অপচয় (সর্বোচ্চ)
|
150mW (Ta)
|
|
অপারেটিং তাপমাত্রা
|
-55°C ~ 150°C (TJ)
|
|
মাউন্ট টাইপ
|
মাউন্ট থাকবে
|
|
সরবরাহকারী ডিভাইস প্যাকেজ
|
SOT-523
|
|
প্যাকেজ/কেস
|
SOT-523
|
অরিজিনাল
